便携式磁粉探伤仪

便携式逆变磁粉探伤仪采用电池供电,操作方便、结构紧凑、布局合理、体积小巧、重量轻、携带方便等特点。该仪器有电池电量指示功能,方便用户观察电池电量并及时充电。仪器适用于电力、石油、化工、机械等行业各类钢铁结构件、锅炉、压力容器、压力管道及各类型焊接结构的铁磁性材料表层及近表层缺陷的磁粉探伤。因采用电池供电,特别适合高空作业、锅炉、压力容器内部结构的磁粉探伤,省去了工作时设置交流电源的麻烦,提高了工作时的安全系数。本仪器符合 JB/T7411-94《电磁轭探伤仪技术条件》标准要求。

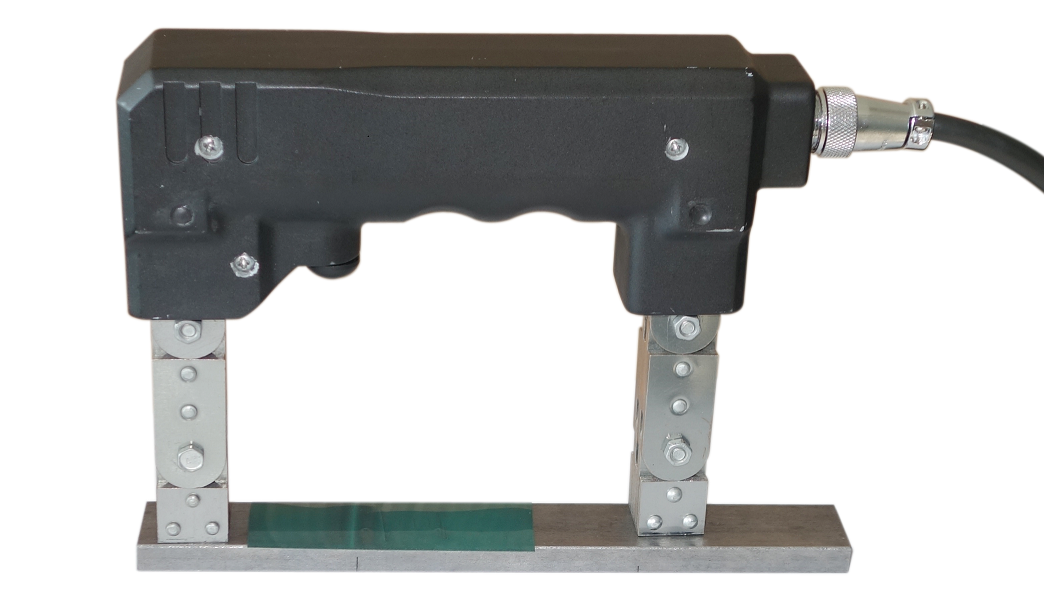

充电脉冲调制磁粉探伤仪

便携式逆变磁粉探伤仪采用电池供电,操作方便、结构紧凑、布局合理、体积小巧、重量轻、携带方便等特点。该仪器有电池电量指示功能,方便用户观察电池电量并及时充电。仪器适用于电力、石油、化工、机械等行业各类钢铁结构件、锅炉、压力容器、压力管道及各类型焊接结构的铁磁性材料表层及近表层缺陷的磁粉探伤。因采用电池供电,特别适合高空作业、锅炉、压力容器内部结构的磁粉探伤,省去了工作时设置交流电源的麻烦,提高了工作时的安全系数。本仪器符合 JB/T7411-94《电磁轭探伤仪技术条件》标准要求。



1. 注意事项

为了安全及有效地使用,请在使用前详阅以下注意事项。

1.1 不要使用任何化学溶剂或清洁剂清洁产品,这可能会对产品造成不必要的损坏。请使用微湿的棉布清洁产品。

1.2 请务必使用厂家专业配备的数据线为本产品的电池充电。严禁使用参数规格不对应的数据线充电,以防损坏产品。

1.3 强行拆机造成的损坏本公司概不负责。

1.4  本产品采用可充电的锂电池,可循环充电1000次以上。当电池电量指示灯闪烁时,请及时充电。购买后暂不使用,请每半年充电一次(锂电池长时间存放会自动放电)。

1.5 请务必在关机的状态下插拔探头。

1.6 防止磁悬液进入设备,以免引起短路。



2. 产品介绍

2.1. 产品特点

1.体积小重量轻,主机重量800克。
1.磁扼探头软开关,开关次数>100万次以上。

2.充磁放电,退磁电能回收,大大延长工作时间,能效高,6AH电池可工作8小时以上。

3.低电压报警,电量指示灯闪烁,同时关闭磁轭电源输出

4.三级主机电源保护,避免空载大电流冲击,避免长时间充磁对主机造成损毁,避免锂电过放损坏电池

2.4.1. 包装清单

1.

充电变频探伤仪主机

1台

2.

D型探头

1个

3.

充电器

1台

4.

探头连接线

1.5米

5.

A1 - 15/100高灵敏度试片

1片

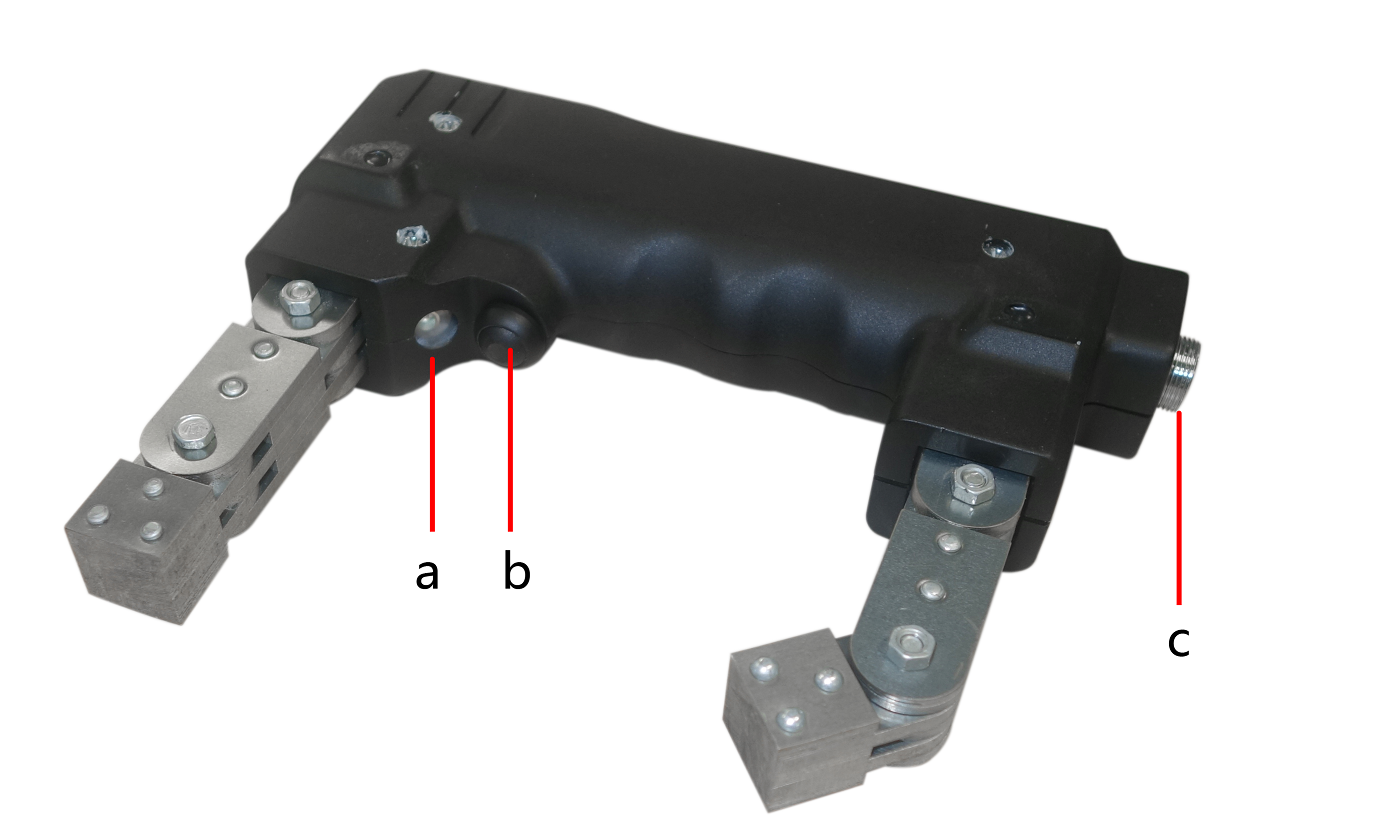

2.4.2. 探头视图


序号

名称

功能

a

LED灯

照明

b

探伤励磁开关

开关

c

航插接口

连接主机

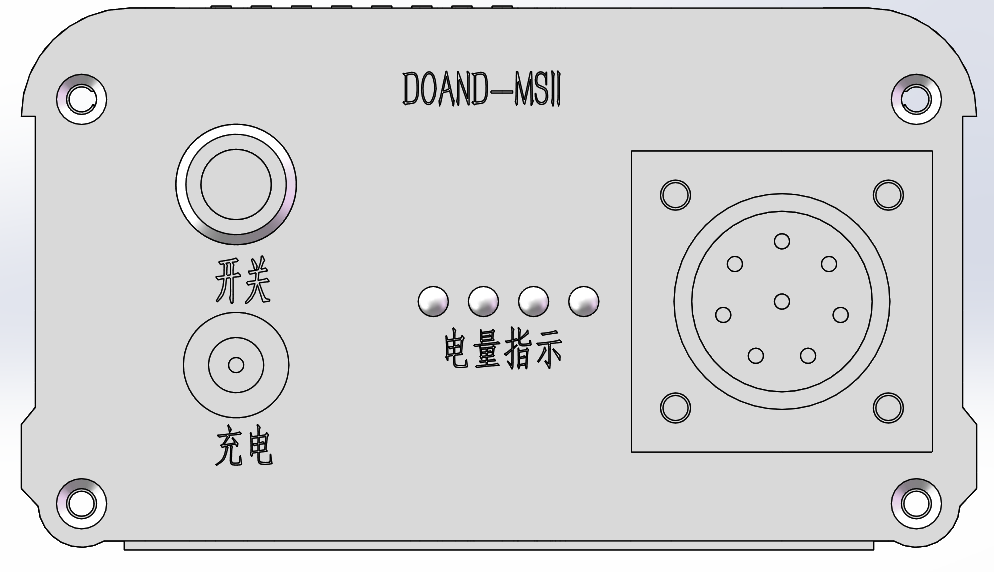

2.4.3. 探伤仪主机视图


2.2. 规格型号及技术指标

1) 工作电压12.6V

2) 工作电流最大电流1.3A

3) 电池容量6AH

4) 探头重量1.6kg;主机重量0.8kg

5) 灵敏度 15/100(20Hz)

6) 提升力 ≥6.5kg(20Hz)

7) 满电工作时间 >8h

8) 满电充电时间 <4h

3. 操作规程

【注:本机须由熟悉磁粉探伤仪的性能、操作和安全要求并持有磁粉探伤I级以上证书者操作,操作步骤要点可参照国内外磁粉检测方法相关标准(JB/T 4730-2005 ASME709-2001等)规定进行】

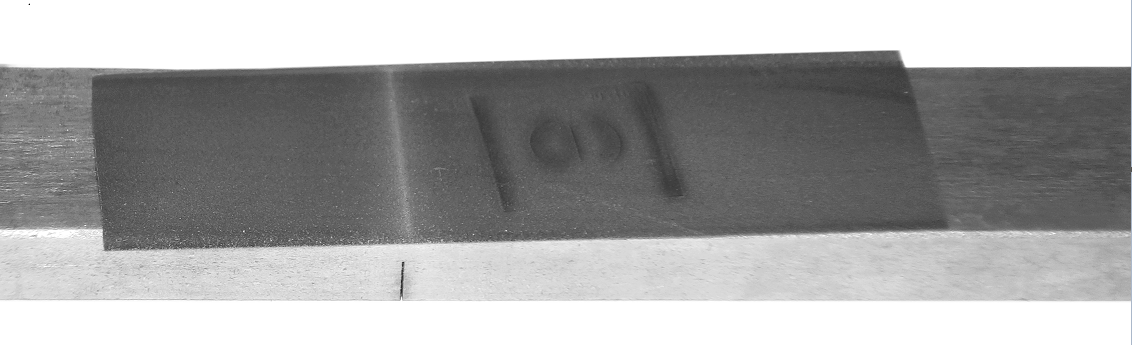

(图示为层下6mm裂纹和A1-15/100高灵敏度试片)

4. 售后服务和联系方式

4.1. 我们向您承诺:

产品质量保修:主机二年,探头一年。人为损坏为有偿服务,终身维修只收取成本费。本承诺自购买日期(以正式购货发票日期为准)起生效,在服务期内,如在正常使用和维护情况下产品本身机件材料及工艺出现问题,发生故障,经查验属实,您将得到我公司提供的免费服务。

4.2. 故障修复时间

当您的机器需要进行维修时,我们将给您维修。如遇特殊情况,不能在有效工作日内完成维修的,我公司服务人员将提前打电话与您协商修复日期,前述修复时间不含回途时间。

4.3. 有限责任担保

您的产品在正常使用中出现故障时,我公司仅承诺上述免费保修服务。出现下列情况,请您选择我公司的有偿服务。

4.3.1. 您的产品经我公司的维修机构维修后,继续享有对原机保修期的承诺。如果维修部件超过了免费保修期限,请您缴纳一定的维修服务费,我公司将为您的产品进行维修,维修服务费的标准由我公司的维修机构订制。

4.3.2. 因未按使用说明书操作,安装错误引发的损坏;

4.3.3. 因意外因素或人为原因引起的故障,如操作失误等划伤、搬运磕碰、电压不符标准、设备进入异物等原因造成的设备故障或损坏;

4.3.4. 因自然灾害等不可抗力(如地震、水灾、火灾)等原因引起的损坏;

4.3.5. 经非我公司修理、改动、改装或拆卸的损坏。
